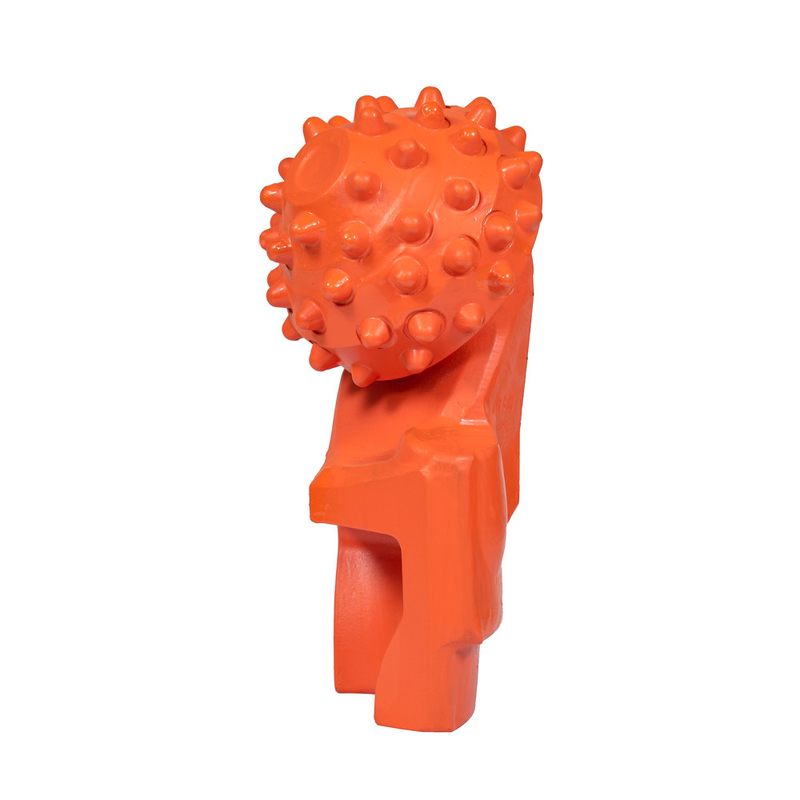

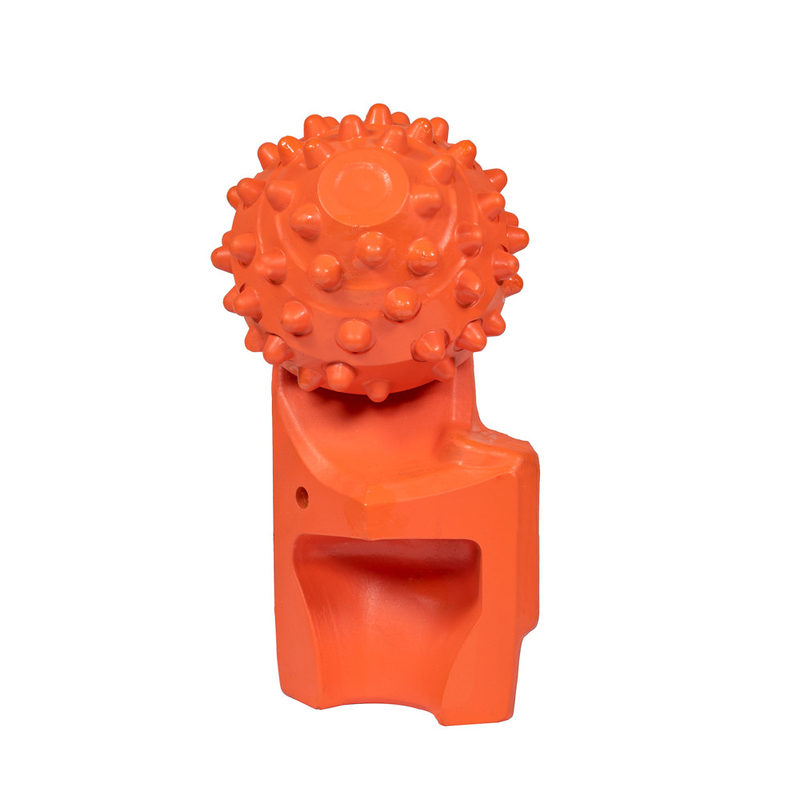

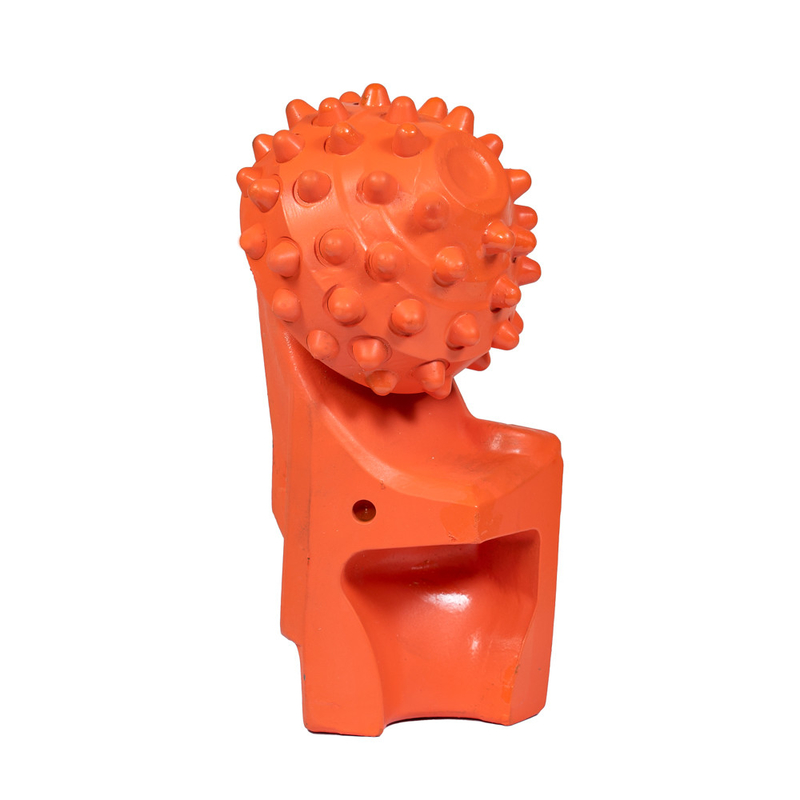

전체 인서트가 포함된 8 1/2" 롤러 비트/콘 1、콘 2、콘 3

단일 롤러 비트 소개

회전식 굴착 암석 비트는 자갈 형성, 연질 형성, 중간 경질 형성을 파낼 수 있는 회전식 굴착 파일 기초 엔지니어링에 적합합니다.고유한 절삭 공정 매개변수 설계로 인해 인서트 프로파일 및 인서트 양, 절삭 각도, 인서트 분포, 커터 모양 등은 각 행의 인서트의 최고의 절삭 효율성과 이동 방향을 정확하게 보장하여 파손 영역과 볼륨을 만들 수 있습니다. 효율적인 터널링 속도를 보장하기 위해 각 인서트가 홀 벽에 접촉할 때 가장 커집니다.동시에 독특한 특허받은 씰링 구조 설계와 진공 오일 주입 기술은 맞춤형 설계의 필요성에 따라 베어링 수명을 35% 연장하는 효과적인 사용을 보장하여 회전식 굴착 암석 비트가 lOMPa ~ 250MPa의 다양한 유형의 암석을 충족하도록 합니다.

회전식 굴삭 엔지니어링 콘 비트는 설치 방법에 따라 분리형과 용접형의 두 가지 유형으로 구분됩니다. 분리형도 삽입 핀 유형과 볼트 연결 유형으로 구분됩니다.인서트 배열에 따라 콘 1, 콘 2, 콘 3 유형 및 전체 적용 유형으로 구분됩니다.콘 1, 콘2, 콘 3형 회전식 굴착 암석 비트는 회전식 굴착으로 성토 단면 암석 절단 및 터널링을 달성하기 위해 피팅 설치에 3가지 종류의 콘이 필요합니다.

Rotiry 파는 암석 비트 sarias 베어링 구조에 따라 이름이 지정됩니다.

밀봉된 슬라이딩 베어링 —MHG

밀봉된 롤링 슬라이딩 베어링-MGHG

Milalion 로터리 굴착용 암석 비트는 직경 코드, 시리즈 코드, 분류 코드 및 추가 기능 코드로 구성됩니다.

베어링 구조 유형:

MHG 시리즈 롤러 비트

MHG 시리즈 트리콘 비트는 0형 고무 밀봉 슬라이딩 베어링 트리콘 비트입니다.다양한 절단 구조로 정상 속도에서 높은 드릴링 압력을 견딜 수 있으며 매우 부드러운 형상부터 매우 단단한 형상까지 적용할 수 있습니다.

1. 슬라이딩 베어링 형태를 채택하고 러그 베어링 표면에 내마모성 카바이드를 사용하고,그만큼슬라이딩 슬리브는 고강도, 고탄성, 고온 저항 및 높은 내마모성을 갖춘 재료로 만들어져 물림 방지 기능을 향상시킵니다.

2. 합리적인 베어링 클리어런스 설계로 슬라이딩 슬리브가 베어링 쌍의 상대 속도를 줄이면서 마찰 표면의 온도 상승을 줄이며 높은 드릴링 압력 또는 고속 드릴링 조건에서 베어링 수명과 베어링 신뢰성을 효과적으로 향상시킬 수 있습니다.

3.Bearing O-seal은 내마모성과 고온 저항성을 갖춘 높은 포화 NBR을 채택합니다.잘 설계된 씰 캐비티 외부 엔드 보스는 씰 신뢰성을 향상시킵니다.

4. 강철 공은 고속을 수용하기 위해 콘을 잠급니다.

MGHG 시리즈 롤러 비트

MGHG 시리즈 트리콘 비트는 0형 고무 밀봉 롤링 베어링 트리콘 비트입니다.높은 침투율의 드릴링을 위해서는 이상적이고 경제적인 도구입니다.주요 구조적 특징은 다음과 같습니다.

1. 밀봉된 롤링 슬라이딩 베어링 구조: 주 활주로에서 원통형 롤러가 원뿔의 홈에 배치되고 작은 활주로는 슬라이딩 내마모성 부싱을 사용하여 저널 크기가 확대되어 더 높은 드릴링 압력을 견딜 수 있는 능력이 있습니다. 그리고 고속에 적응하십시오.

2. 스러스트 베어링 쌍의 표면은 마모 감소 처리 및 경화 처리를 거칩니다.베어링 용량과 베어링 물림 방지 능력이 향상되었습니다.

3.250도의 고온에도 견딜 수 있고 내마모성이 뛰어난 새로운 유형의 그리스를 채택했습니다.밀봉 윤활 시스템의 고온 저항이 향상되었습니다.동시에 롤러에 의한 O-링의 마모를 방지하기 위해 최적화된 밀봉 구조를 채택하고 밀봉 링의 수명을 향상시켜 롤러 비트의 수명을 향상시킵니다.

4. 삽입 트리콘 비트는 고강도 및 고인성 카바이드 치아를 채택하여 치아의 내충격성을 향상시키고 치아 파손 속도를 줄입니다.

5. 행 수, 치아 수, 치아 노출 높이 및 독특한 합금 치형의 최적화 된 설계로 트리 콘 비트의 절단 능력과 절단 속도가 완전히 실현되었습니다.
